CNC Shield v4 Kit

v4 4 v4 1

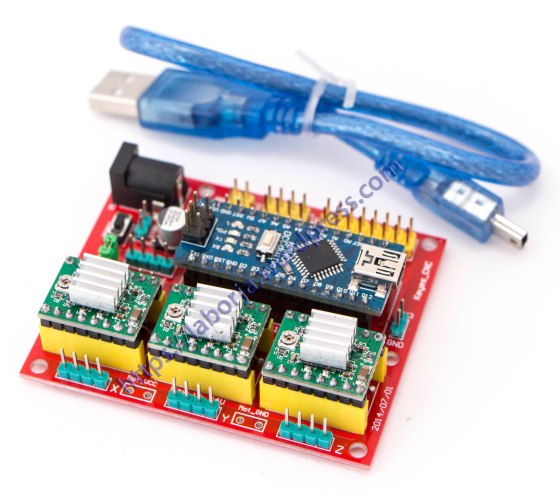

CNC Shield v4 Engraving Machine + 3pcs A4988 + Arduino Nano (with cable) Kit

Information
Download XLoader
Download Firmware
Download Software GRBL Controller 3.6.1

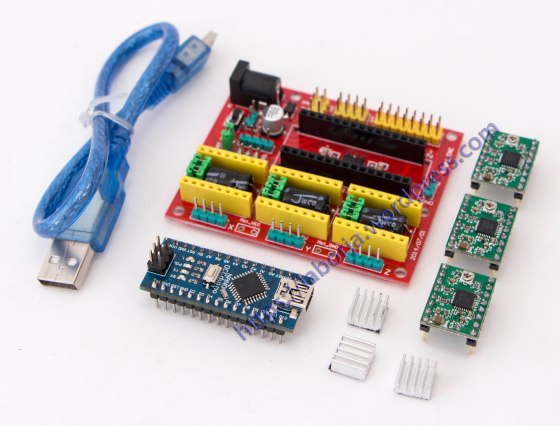

Shipping list:
1 Arduino Nano (with USB cable)
3 A4988 Stepper Motor Drive
1 CNC v4 Engraving Expansion Board

Anuncios

2 respuestas a CNC Shield v4 Kit

  1. Comparado as interligações dos pinos do Nano com os módulos A4988, observei:
    D2, D3, D4 (Nano – Step) ligado a 16/A4988 (Dir X, Y e Z respectivamente),
    D5, D6, D7 (Nano – Dir) ligado a 15/A4988 (Step X, Y e Z respectivamente).
    A analise foi feita apos observar diferença no movimento do motores com os Shield V3 e Shield V4.
    No Shield V3 observa-se a correta correspondência:
    D2, D3, D4 (UNO – Step) ligado a 15/A4988 (Step X, Y e Z respectivamente),
    D5, D6, D7 (UNO – Dir) ligado a 16/A4988 (Dir X, Y e Z respectivamente).
    Solicito esclarecimento.
    Atenciosamente.
    Pedro Angelo
    email: angeloeangelica@gmail.com

    Me gusta

Responder
